Nouvel adaptateur et switch ADB→USB à base Arduino pour clavier Macintosh

J'utilise un clavier Apple Extended Keyboard des années 90 sur mon ordinateur parce que ses switchs Alps sont satisfaisants. C'est un clavier au format ADB, un ancien bus série inauguré sur l'Apple IIgs puis le Macintosh SE et tous ceux qui ont suivi jusqu'à l'arrivée des périphériques USB sur les machines colorées translucides !

Les caractéristiques du ADB (Apple Desktop Bus) sont les suivantes :

• un ordinateur et plusieurs périphériques peuvent être branchés sur le même bus
• c'est un bus unique bidirectionnel partagé entre l'ordinateur et tous les périphériques
• les différents périphériques ont chacun une adresse différente, l'ordinateur s'en assure par un algorithme anti-collisions
• l'ordinateur interroge, les périphériques répondent : c'est du pooling
• l'ordinateur interroge en boucle le dernier périphérique utilisé (en général la souris), si un autre périphérique est utilisé (par exemple le clavier), il lève la main à un moment précis au pooling (service request / SRQ), l'ordinateur l'interrogera ensuite en boucle au prochain tour
• les périphériques sont intelligents et ont une petite mémoire pour conserver les dernières actions effectuées en attendant que l'ordinateur vienne les pooler
• le bus est théoriquement plug and play mais la documentation Apple déconseille de brancher à chaud des périphériques pour des raisons électriques, il est reporté sur les forums 68kmla plusieurs cas de contrôleurs ADB ou fusibles de port ADB grillés pour ces raisons

Jusque-là j'utilisais le firmware QMK sur un arduino pro micro pour convertir l'ADB en USB mais j'ai eu des bugs de layout et surtout je voulais utiliser le même clavier sur mon Macintosh SE au même moment sans devoir brancher ou débrancher à chaud quoi que ce soit.

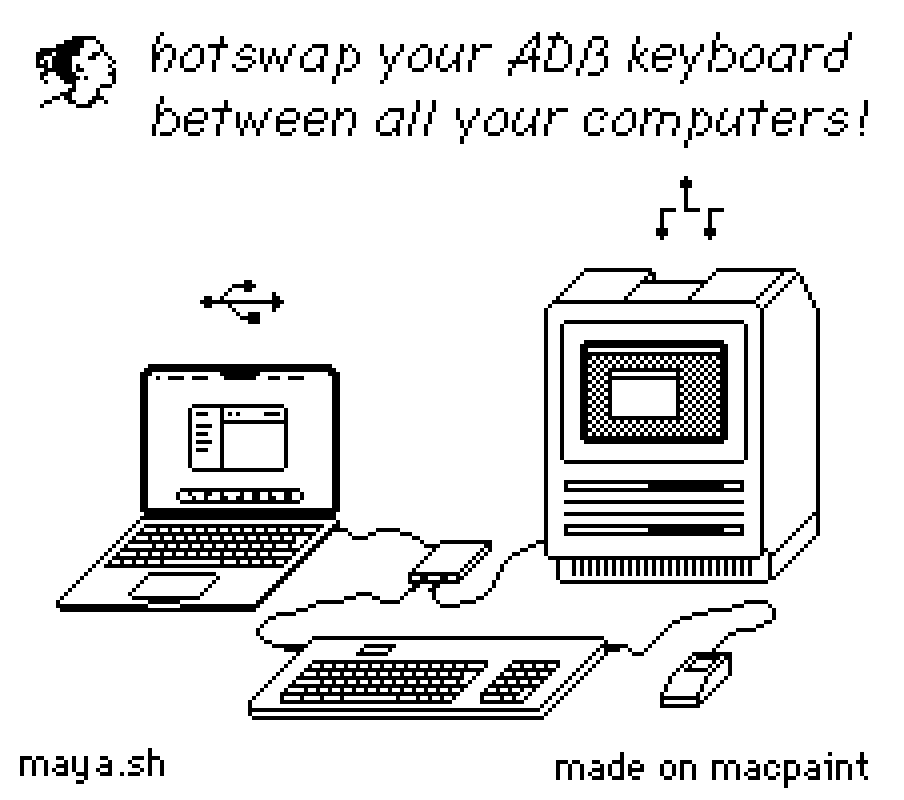

J'ai donc écrit mon propre convertisseur en réutilisant le même contrôleur parce que les ports GPIO fonctionnent en 5V et qu'il est compatible USB-HID. Le bidule possède un bouton pour passer du mode conversion USB au mode relai ADB pour un vrai Mac. En mode relai les périphériques branchés dessus comme une souris sont relayés aussi de manière transparente ! Le bouton pour le softpower fonctionne aussi dans les deux modes.

Les instructions détaillées et le code source sont disponibles sur github !!

◼
